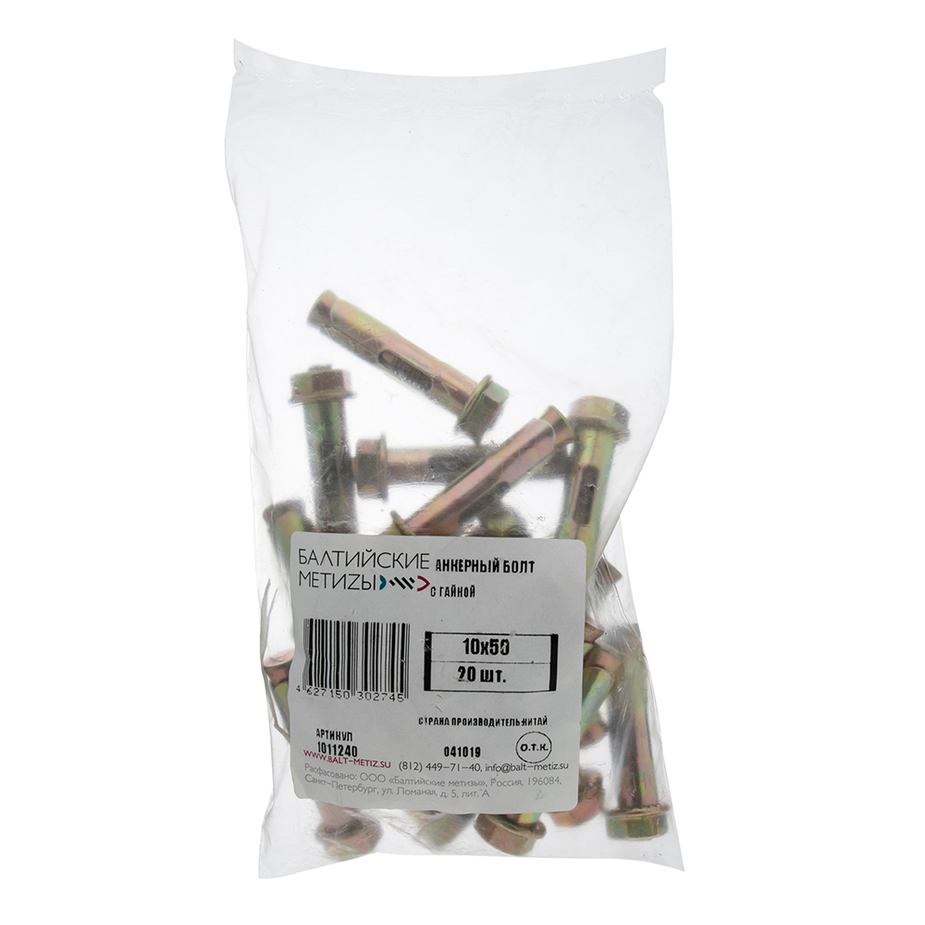

Анкерный болт для бетона 10х50 мм с гайкой (20 шт.)
Доступно со склада самовывоза
Привезем в партнерские пункты выдачи
13/01 после 10:00
при заказе до 11/01 до 11:59
Если мы опоздали, доставка бесплатно.
Предназначен для крепления различных конструкций – отбойников, лифтов и подъёмников, колонн и опор, фахверков, элементов фасадных конструкций и прочих элементов к основанию из бетона, природного камня или полнотелого кирпича. Оцинкованное покрытие обеспечит защиту от коррозии. Анкерный болт с гайкой (втулочный анкер) оснащен фиксирующей гильзой длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины.
Представляют собой металлическую разрезную трубку и стержень, на одном конце которого находится специальная конструкция для расклинивания трубки, с другой стороны – резьбовая часть с гайкой. Головка болта может быть шестигранной (под гаечный ключ) или иметь любую другую форму.
Анкерный болт для бетона 10х50 мм с гайкой (20 шт.)
Доступно со склада самовывоза
Привезем в партнерские пункты выдачи
13/01 после 10:00
при заказе до 11/01 до 11:59
Если мы опоздали, доставка бесплатно.
Предназначен для крепления различных конструкций – отбойников, лифтов и подъёмников, колонн и опор, фахверков, элементов фасадных конструкций и прочих элементов к основанию из бетона, природного камня или полнотелого кирпича. Оцинкованное покрытие обеспечит защиту от коррозии. Анкерный болт с гайкой (втулочный анкер) оснащен фиксирующей гильзой длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины.

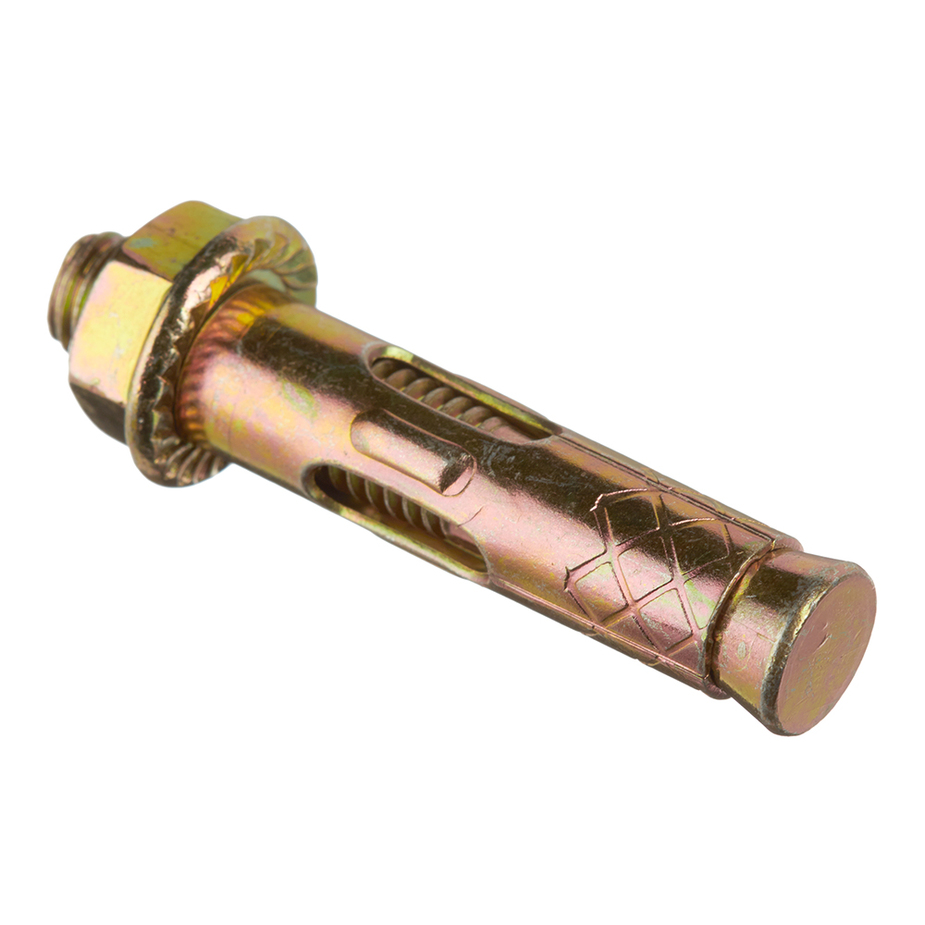

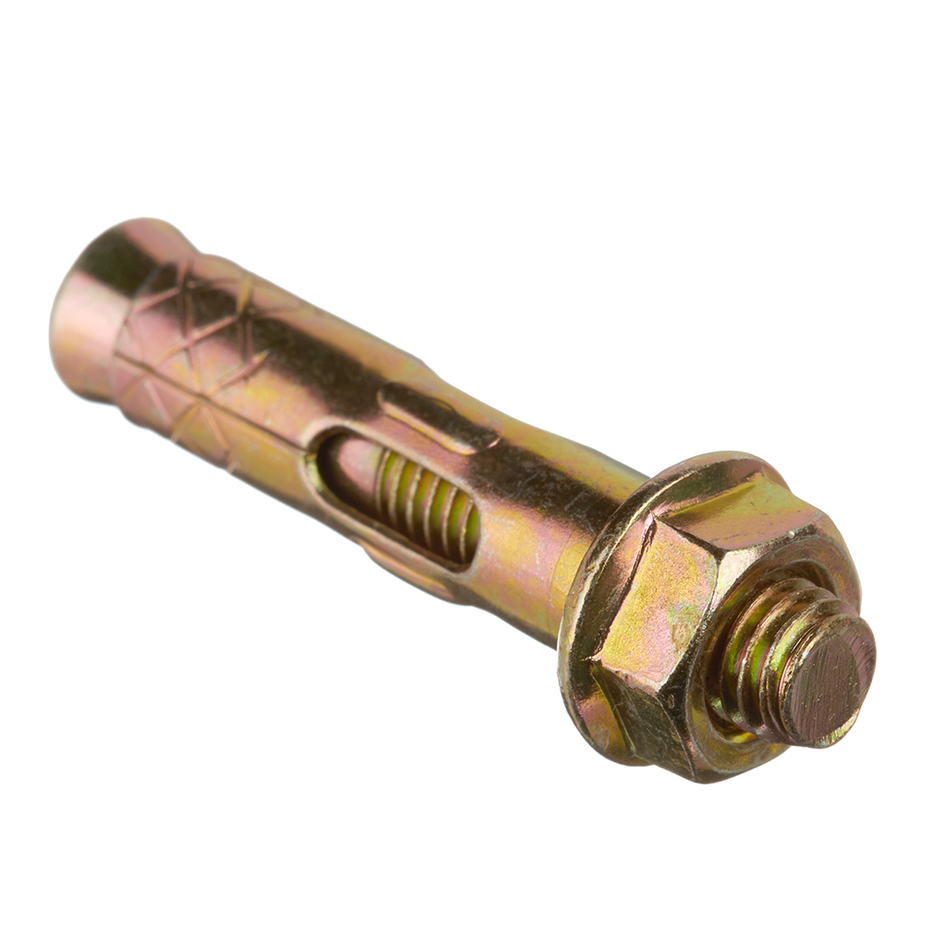

Представляют собой металлическую разрезную трубку и стержень, на одном конце которого находится специальная конструкция для расклинивания трубки, с другой стороны – резьбовая часть с гайкой. Головка болта может быть шестигранной (под гаечный ключ) или иметь любую другую форму.

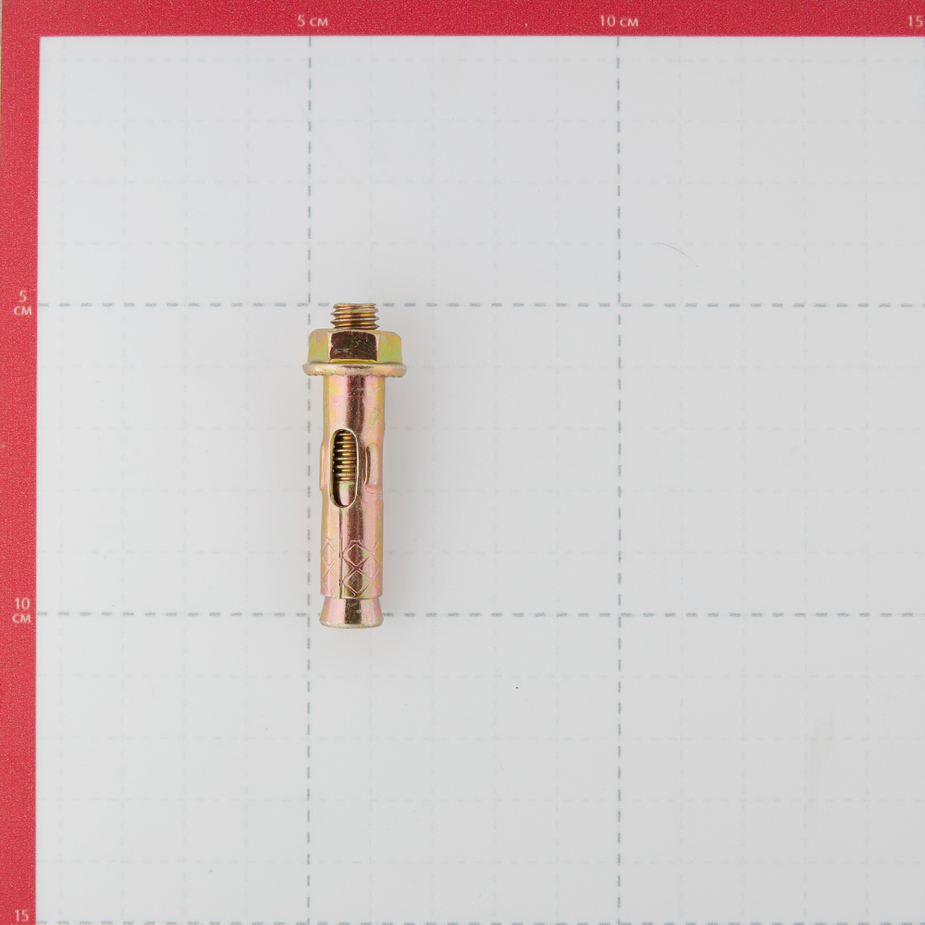

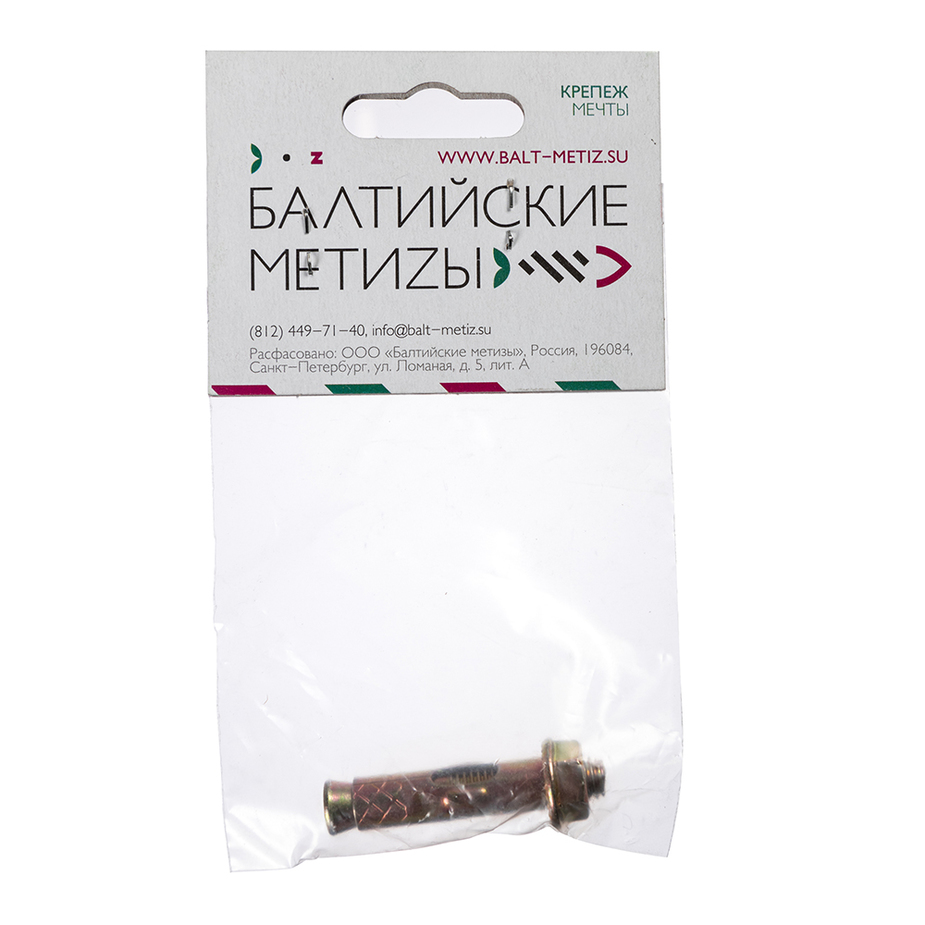

Анкерный болт для бетона 10х50 мм с гайкой
12/01 после 11:00
при заказе до 12/01 до 03:00
Доступно со склада самовывоза
Привезем в строительные центры
12/01 после 11:00
при заказе до 12/01 до 03:00
Привезем в партнерские пункты выдачи
13/01 после 10:00
при заказе до 11/01 до 11:59
Если мы опоздали, доставка бесплатно.
Предназначен для крепления различных конструкций – отбойников, лифтов и подъёмников, колонн и опор, фахверков, элементов фасадных конструкций и прочих элементов к основанию из бетона, природного камня или полнотелого кирпича. Оцинкованное покрытие обеспечит защиту от коррозии. Анкерный болт с гайкой (втулочный анкер) оснащен фиксирующей гильзой длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины.
Представляют собой металлическую разрезную трубку и стержень, на одном конце которого находится специальная конструкция для расклинивания трубки, с другой стороны – резьбовая часть с гайкой. Головка болта может быть шестигранной (под гаечный ключ) или иметь любую другую форму.
Нагрузки на клиновые, втулочные и забивные анкера
Для металлических анкеров нет единой стандартизации, поэтому изделия близкие по конструкции, но изготовленные разными производителями могут отличаться размерами, детальным исполнением, материалом, видом покрытия и допустимыми нагрузками. Их несущая способность определяются конструктивными особенностями и классом прочности материалов, из которых они изготовлены.
При выборе анкерного крепежа следует руководствоваться степенью ответственности крепления и данными из технической документации производителя о нагрузке на вырывание и срез для конкретного типоразмера анкера. А при монтаже необходимо придерживаться рекомендуемых параметров установки, таких как:
- диаметр отверстия в основном и прикрепляемом материале;
- глубина отверстия и глубина анкеровки;
- минимальная толщина базового основания;
- толщина закрепляемого элемента;
- затягивающий момент;
- минимальные межосевые и краевые расстояния.
Клиновые анкера
Данный вид именуется также анкерный болт или анкер-шпилька. Он получил наибольшее распространение благодаря легкости монтажа и высокой несущей способности. Устанавливается в растянутую и сжатую зоны бетона, естественный камень.
Выдерживает высокие нагрузки при соблюдении ряда условий:
- достаточное усилие затягивания гайки для создания фрикционного зажима втулки со стенками отверстия;
- точное соответствие диаметра отверстия диаметру анкера;
- достаточная прочность бетона и отсутствие раковин;
- выполнение требований по расстояниям от края и между точками крепления.
Элементы клинового анкера
Фирма Sormat (Финляндия) разработала высокоэффективные клиновые анкера для бетона с регулируемым моментом затяжки для сквозного монтажа тяжелых и среднетяжелых конструкций. Они изготовлены из высококачественной стали холодной штамповки. Потребителю предложен широкий выбор размеров и уровней защиты от коррозии:
- S-KA – электрооцинкованный;
- S-KAK – горячеоцинкованный;
- S-KAH – из нержавеющей кислотостойкой стали А4;
- S-KAD – с покрытием «Дельта».
Таблица 1. Размеры, параметры установки и нагрузки анкеров S-KA и S-KAK
| Маркировка | Диаметр анкера и бура, мм | Длина анкера, мм | Толщина монтируемой детали, мм | Глубина отверстия, мм | Мин. глубина анкеровки, мм | Момент затяжки, Нм | Нагрузки (сжатая зона бетона С20/25) | |
| Вырыв, кН | Срез, кН | |||||||
| 6х40 | 6 | 40 | 2 | 35 | 25 | 4 | 1,0 | 2,0 |
| 6/15х65 | 6 | 65 | 15 | 45 | 35 | 7 | 1,7 | 2,5 |
| 6/50х100 | 6 | 100 | 50 | 45 | 35 | 7 | 1,7 | 2,5 |
| 8х50 | 8 | 52 | 2 | 45 | 30 | 15 | 3,3 | 3,4 |
| 8/10х72 | 8 | 72 | 10 | 60 | 45 | 15 | 3,6 | 5,7 |
| 8/30х92 | 8 | 92 | 30 | 60 | 45 | 15 | 3,6 | 5,7 |
| 8/50х112 | 8 | 112 | 50 | 60 | 45 | 15 | 3,6 | 5,7 |
| 8/85х147 | 8 | 147 | 85 | 60 | 45 | 15 | 3,6 | 5,7 |
| 10х60 | 10 | 62 | 3 | 50 | 30 | 30 | 3,5 | 3,8 |
| 10/10х92 | 10 | 92 | 10 | 75 | 60 | 35 | 6,3 | 10,3 |
| 10/20х102 | 10 | 102 | 20 | 75 | 60 | 35 | 6,3 | 10,3 |
| 10/30х112 | 10 | 112 | 30 | 75 | 60 | 35 | 6,3 | 10,3 |
| 10/50х132 | 10 | 132 | 50 | 75 | 60 | 35 | 6,3 | 10,3 |
| 10/80х162 | 10 | 162 | 80 | 75 | 60 | 35 | 6,3 | 10,3 |
| 12х85 | 12 | 85 | 3 | 75 | 55 | 50 | 6,5 | 9,6 |
| 12/5х103 | 12 | 103 | 5 | 90 | 70 | 50 | 7,9 | 13,1 |
| 12/20х118 | 12 | 118 | 20 | 90 | 70 | 50 | 7,9 | 13,1 |
| 12/30х128 | 12 | 128 | 30 | 90 | 70 | 50 | 7,9 | 13,1 |
| 12/50х148 | 12 | 148 | 50 | 90 | 70 | 50 | 7,9 | 13,1 |
| 12/65х163 | 12 | 163 | 65 | 90 | 70 | 50 | 7,9 | 13,1 |
| 12/80х178 | 12 | 178 | 80 | 90 | 70 | 50 | 7,9 | 13,1 |
| 12/155х253 | 12 | 253 | 155 | 90 | 70 | 50 | 6,4 | 6,4 |
| 16х90 | 16 | 90 | 3 | 80 | 60 | 100 | 9,9 | 21,8 |
| 16/5х123 | 16 | 123 | 5 | 110 | 85 | 120 | 16,7 | 25,1 |
| 16/20х138 | 16 | 138 | 20 | 110 | 85 | 120 | 16,7 | 25,1 |
| 16/50/168 | 16 | 168 | 50 | 110 | 85 | 120 | 16,7 | 25,1 |
| 16/60х178 | 16 | 178 | 60 | 110 | 85 | 120 | 16,7 | 25,1 |
| 16/95х213 | 16 | 213 | 95 | 110 | 85 | 120 | 10,0 | 10,0 |
| 20/20х170 | 20 | 170 | 20 | 135 | 110 | 240 | 19,8 | 27,7 |
| 20/70х220 | 20 | 220 | 70 | 135 | 110 | 240 | 19,8 | 27,7 |
| 20/130х280 | 20 | 280 | 130 | 135 | 110 | 240 | 19,8 | 27,7 |
Компания Mungo (Швейцария) предложила свою версию клиновых анкеров, допущенных к использованию в бетоне без трещин прочностью не менее 25 Н/мм 2 (С 20/25). На шпильку нанесена метка глубины анкеровки для корректной установки. Крепеж представлен в четырех вариантах исполнения:
Клиновой анкер Mungo m2
- m2 – с покрытием GreenTec и плоской шайбой DIN 125A;
- m2f – горячеоцинкованный, толщина покрытия 40 мкм;
- m2-C – с цинковым покрытием 5 мкм и широкой шайбой DIN 9021;
- m2r – из нержавеющей стали А4 / 316.
| код | Резьба | Нагрузки в бетоне С20/25 | Изгибающий момент, Нм | Расстояние между креплениями, мм | Расстояние от края, мм | Мин. толщина базового материала, мм | Момент затяжки, Нм | |
| вырыв, кН | срез, кН | |||||||
| m2, m2f | М6 | 3,6 | 2,1 | 5,8 | 120 | 60 | 100 | 5 |
| М8 | 5,7 | 3,9 | 14,3 | 150 | 75 | 100 | 15 | |
| М10 | 7,6 | 6,2 | 28,5 | 174 | 87 | 120 | 30 | |
| М12 | 8,3 | 8,4 | 46,8 | 204 | 102 | 140 | 50 | |
| М16 | 9,9 | 15,7 | 118,6 | 240 | 120 | 160 | 100 | |
| М20 | 16,5 | 24,5 | 231,5 | 300 | 150 | 200 | 200 | |
| m2-C | М8 | 5,7 | 3,9 | 14,3 | 150 | 75 | 100 | 15 |
| М10 | 7,6 | 6,2 | 28,5 | 174 | 87 | 120 | 30 | |
| М12 | 8,3 | 8,4 | 46,8 | 204 | 102 | 140 | 50 | |
| М16 | 9,9 | 15,7 | 118,6 | 240 | 120 | 160 | 100 | |
| m2r | М6 | 3,6 | 3,9 | 6,4 | 120 | 60 | 100 | 6,5 |
| М8 | 5,7 | 7,1 | 16,1 | 150 | 75 | 100 | 25 | |
| М10 | 7,6 | 11,2 | 32,2 | 174 | 87 | 120 | 35 | |
| М12 | 11,9 | 16,3 | 56,4 | 204 | 102 | 140 | 125 | |
| М16 | 14,3 | 30,3 | 142,8 | 240 | 120 | 160 | 140 | |
Таблица 2. Размеры, параметры установки и нагрузки анкеров m2, m2f, m2-C, m2r.
Примечание: в таблице приведены рекомендуемые нагрузки с учетом коэффициента безопасности сопротивлений, также как и коэффициента безопасности действующей нагрузки yF = 1.4. Напомним, что 1кН = 101,9 кг.
Технические данные действительны для одиночного крепления, установленного в бетон С20/25 (минимальная прочность на сжатие 25 N/mm2 ), без учета влияния краевых (C) и межосевых (S) расстояний.
При уменьшении параметров S, C или толщины бетонной основы необходимо для уточнения нагрузки на вырыв и срез учитывать понижающие коэффициенты.
Распорные анкера (втулочные)
Наиболее универсальная анкерная система с распорной гильзой. В отличие от выше рассмотренных клиновых, имеет длинную зону распора, в результате чего давление на стенки отверстия распределяется равномерно, что дает возможность использовать крепеж не только в бетоне, но и кирпиче, а также в материалах низкого качества. Анкер-гильза не слишком требователен к точности монтажных отверстий, но уступает клиновому в несущей способности.
Распорные анкера (втулочные) — конструкция
Среди существующего ассортимента анкер-гильз хорошо зарекомендовали себя втулочные анкера FSA Fischer (Германия) класса прочность 6.8 с цинковым покрытием или оцинкованные и желтопассивированные. Комплектуются болтом (FSA-S) или шпилькой с гайкой (FSA-B). В маркировку изделия входят две цифры, например 8/15, где 8 — внешний диаметр гильзы, а 15 — максимальная полезная длина (толщина закрепляемого элемента). Остальные параметры, как и рабочие нагрузки указаны в технических каталогах производителя.
Таблица 3. Предельные и рекомендованные нагрузки на единичный анкер FSA в сжатой зоне бетона.
| Тип и размер анкера | FSA8 | FSA10 | FSA12 | |
| Предельная нагрузка. кН | В15 | 8,1 | 10,2 | 14,1 |
| В25 | 10,5 | 13,1 | 18,3 | |
| Допустимая нагрузка, кН | В15 | 1,5 | 2,5 | 4 |
| В25 | 2 | 3 | 5 | |
| Рекомендуемый изгибающий момент, Нм | 5,2 | 12,9 | 25,7 | |
| Осевое расстояние, мм | 70 | 80 | 100 | |
| Краевое расстояние, мм | 50 | 60 | 60 | |
| Мин. толщина строительного элемента, мм | 70 | 80 | 100 | |
| Крутящий момент при установке, Нм | 10 | 25 | 40 | |
Анкер LTP (двухраспорный)
На российском рынке анкерной техники большой популярностью пользуются втулочные анкера с гайкой типа LSI (однораспорный) и LTP (двухраспорный). Они комплектуются стержнем класса прочности 5.8 и имеют покрытие желтый цинк толщиной 12 мкм. Рекомендованы для установки в бетон марки не ниже М200 (С12/15) и натуральный камень. Применяются для крепления стальных конструкций средней тяжести, рам, консолей, балюстрад. Анкерный болт LTP с двумя распорными втулками используется в ответственных креплениях, так как обладает повышенным сопротивлением к вырыванию и изгибу.
Таблица 4. Нагрузочные характеристики анкеров LSI.
| Код и размер | LSI-8 | LSI-10 | LSI-12 | LSI-16 | LSI-20 |
| Расчетная нагрузка на вырыв, кН | 2,20 | 3,40 | 5,62 | 7,58 | 9,98 |
| Расчетный изгибающий момент, Нм | 2,72 | 4,22 | 6,79 | 9,29 | 12,44 |
Таблица 5. Нагрузочные характеристики анкеров LTP.
| Код и размер | LTP-10 | LTP-12 | LTP-14 | LTP-16 | LTP-20 | LTP-25 | LTP-30 |
| Расчетная нагрузка на вырыв, кН | 3,73 | 7,19 | 9,29 | 12,12 | 19,30 | 22,10 | 25,02 |
| Расчетный изгибающий момент, Нм | 3,0 | 7,6 | 15,0 | 26,0 | 69,0 | 130,0 | 224,0 |
Забивные анкера и цанги латунные
Это два внешне похожих металлических анкера с внутренней резьбой, фиксация которых в строительном основании осуществляется в результате ударного воздействия. Оба вида требуют высокой прочности базового материала и точности отверстий по диаметру. Чаще всего используются для потолочных креплений при прокладке трубопроводов, систем вентиляции, кабельных каналов.
Забивной анкер и латунная цанга
Латунная цанга имеет сходящее на конус отверстие и разрезы, образующие распорные элементы, которые расходятся в стороны при завинчивании крепежного болта.
Стальной забивной анкер отличается наличием внутри конического клина. При монтаже по клину наносят удары при помощи специального инструмента, в результате чего он продвигается в конец гильзы и распирает ее разрезанную часть. Только после этого в него можно вкручивать болт.
За счет особенностей конструкции и материала забивной анкер из стали выдерживает более высокие нагрузки, чем латунный цанговый. Для сравнения приведем значения несущих характеристик анкеров и цанг Sormat:
- LA+ — оцинкованный (конструкционная сталь)
- LAH — нержавеющий (кислотоустойчивая сталь А4)
- MSA — латунный
Таблица 6. Технические параметры и нагрузки анкеров La+, LAH, MSA Sormat.
| Маркировка | Диаметр резьбы | Длина гильзы, мм | Диаметр сверла, мм | Мин. глубина сверления, мм | Допустимые нагрузки в бетоне С20/25 | |
| Вырывание, кН | Срез, кН | |||||
| LA+/LAH 6 | M6 | 25 | 8 | 25 | 1,9 / 2,1 | 1,7 / 1,5 |
| LA+/LAH 8 | M8 | 30 | 10 | 30 | 3,6 / 2,7 | 3,1 / 2,8 |
| LA+/LAH 10 | M10 | 40 | 12 | 40 | 4,8 / 3,0 | 4,5 / 4,4 |
| LA+/LAH 12 | M12 | 50 | 15 | 50 | 6,3 / 5,9 | 7,3 / 6,3 |
| LA+/LAH 16 | M16 | 60 | 20 | 60 | 10,5 / 8,2 | 12,2 / 11,8 |
| LA+/LAH 20 | M20 | 80 | 25 | 80 | 11,9 / 11,9 | 21,0 / 18,4 |
| MSA4 | M4 | 16 | 5 | 16 | 0,6 | 0,6 |
| MSA5 | M5 | 20 | 6 | 20 | 0,7 | 0,7 |
| MSA6 | M6 | 24 | 8 | 24 | 1,0 | 1,0 |
| MSA8 | M8 | 30 | 10 | 30 | 1,5 | 1,5 |
| MSA10 | M10 | 34 | 12 | 34 | 2,1 | 2,1 |
| MSA12 | M12 | 40 | 16 | 40 | 3,2 | 3,2 |
| MSA16 | M16 | 44 | 20 | 44 | 4,1 | 4,1 |
Примечание: в таблице даны значения рекомендованной рабочей нагрузки на крепеж, которая составляет 25% от максимальной (на разрушение). При установке в бетон с трещинами рабочую нагрузку следует умножить на коэффициент 0,6. Длина крепежного болта, винта, шпильки должна быть подобрана в соответствии с длиной гильзы и толщиной прикрепляемого изделия.
Все рассмотренные виды анкеров удерживаются силами трения в плотных материалах. Наиболее подходящим основанием для них является бетон марки С20/25, но не исключается их использование в бетоне более низких марок, природном камне, полнотелом кирпиче.
Производители, как правило, дают ограничение на использование в кирпичной кладке всех анкерных болтов, диаметр которых больше 8 мм, так как увеличение диаметра крепежа в данном случае не приведет к увеличению нагрузочной способности, а лишь расколет кирпич.
Анкерные болты – это анкеры с контролируемой степенью расклинивания. Это значит, что при их монтаже нельзя допускать «перетягивание» гайки. Рекомендуемый момент затяжки также указывается в каталогах производителей.
Нагрузка на металлический анкер является основным определяющим фактором при его выборе. Если в каталоге производителя указана предельная (разрушающая) нагрузка, то расчет допустимой выполняется делением разрушающей на коэффициент безопасности, который должен быть >3.
Точно следуя инструкции производителя по установке, вы получите надежное анкерное крепление. Не забывайте очистить и продуть отверстие, так как продукты бурения снижают несущую способность анкеров и могут помешать установить их на необходимую глубину.
