Ethernet разъем с трансформатором

MAG45 — серия гнезд RJ45 с интегрированным трансформатором от TE Connectivity

Передача цифрового потока данных между узлами ЛВС на значительные расстояние сопровождается воздействием различного рода помех и защита от них является первостепенной задачей при построении канала передачи. Очевидно, что существенную часть помех можно устранить за счет передачи сигнала в дифференциальном виде по витой паре. В этом случае, наводки от внешних полей будут создавать синфазную помеху (помеху общего типа) хорошо подавляемую дифференциальным приемником. Осуществив гальваническую, в общем случае — трансформаторную, развязку приемника сигнала от источника можно устранить помехи, связанные с наличием замкнутых «земляных» петель.

Гальваническая развязка, помимо устранения синфазной составляющей помехи (за счет исключения из цепи замкнутых контуров общего провода), выполняет еще одну не менее важную функцию — обеспечение электрического барьера с высоким рабочим напряжением изоляции, поскольку устройства ЛВС могут быть теоретически подключены к разным питающим сетям между которыми может быть высокий потенциал либо переменная составляющая значительного уровня.

Компания TE Connectivity производит широкий спектр развязывающих трансформаторов (Discrete Ethernet Magnetics) для сетей Ethernet, используемых не только для устранения проблем описанных выше, но и позволяющих обеспечить согласование уровней трансивера (приемника и передатчика) с уровнем физической среды передачи сигнала (витой пары). Все это становится особенно критично при больших расстояниях прокладываемых сетей.

Отдельные трансформаторы при проектировании устройств Ethernet в настоящий момент используются довольно редко. Как правило, в изделие закладываются гнезда с уже встроенными развязывающими трансформаторами. Использование такой конструкции позволяет уменьшить конечные размеры площади занимаемой конструкцией на печатной плате, что немаловажно в портативных приложениях.

10 Base-T Ethernet

10/100 Base-T Ethernet

10/100 Power over Ethernet

Розетки, предлагаемые TE Connectivity (стандартные гнезда RJ45 в конфигурации 8P8C), имеют штыревые выводы и могут устанавливаться относительно печатной платы как горизонтально так и вертикально. Для защиты от электромагнитных помех гнезда имеют экранирующую металлическую оболочку. Если есть необходимость в индикации состояния связи в сети Ethernet, можно выбрать разъемы со встроенными светодиодами. Также можно выбрать расположение фиксатора вилки в разъеме — сверху или снизу.

По скоростям работы можно выделить несколько подгрупп — 10/100 Мбит/с и 1000 Мбит/с (1 Гбит/с), а также их расширенные версии, поддерживающие технологию PoE, позволяющую передавать данные и электропитание удаленному устройству одновременно по одной витой паре. Трансформаторы, используемые в гнездах, являются симметричными, поэтому они поддерживают функцию Auto-MDIX, позволяющую автоматически выбирать режим работы по прямой либо перекрестной обжимке витой пары.

Источник

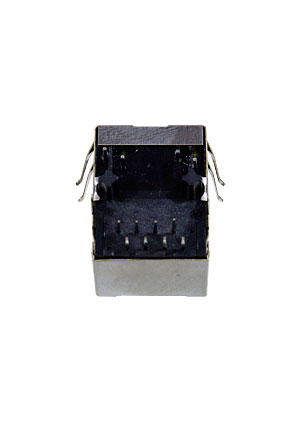

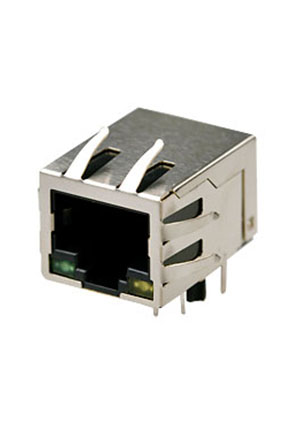

SK02-111006NL, 8P8C разъем RJ45 с трансформатором и светодиодами

Информация для заказа
Номенклатурный номер 218658441

Производитель	Тайвань
Тип	RJ45
Функциональное назначение	розетка
Способ монтажа	пайка на плату
Количество позиций/контактов	8P8C

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
SK02-111006NL, 8P8C разъем RJ45 с трансформатором и светодиодами Тайвань 218658441	от 30 — 259.06 от 21 — 270.37 от 12 — 281.69 от 3 — 293.00 от 1 — 330.00	под заказ цена ориентировочная	нет

Цены указаны с учетом НДС со склада в Москве

Документация на SK02-111006NL (datasheet)

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Близкие по параметрам к SK02-111006NL

110.00 руб./шт.
под заказ

Посмотреть еще

Другие товары этого производителя: разъемы телефонные и сетевые Тайвань
Вся продукция производителя Тайвань
Посмотреть все Разъемы для передачи данных
Справочник корпусов компонентов
Посмотреть и скачать электронный каталог
Посмотреть новинки продукции

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

Банковским переводом
Электронными деньгами Яндекс.Деньги
Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

экспресс-доставка Major Express
Деловые линии
ТК Энергия
почта России
терминалы доставки InPost

Забрать заказ можно в наших офисах:

Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2
С.-Петербург, ул.Зверинская, д.44

Платан проводит строгую политику в области качества поставляемой продукции:

мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
на товар, подлежащий гарантийному обслуживанию, срок гарантии составляет 6 месяцев
мы предоставляем все необходимые сертификаты
мы поддерживаем собственный сервисный центр

Источник

Термин: Развязка гальваническая Ethernet

Данная статья содержит термины и инженерные комментарии по поводу электрических свойств стандартного решения гальванической развязки, применяемой внутри Fast Ethernet-устройств (10/100BASE-TX), адаптированных для подключения к локальной сети (LAN) через 8-контактый разъём RJ-45.

Рассматриваемое стандартное решение содержит два канала: в режиме full duplex один канал может работать на передачу с одновременным приёмом по второму каналу. Схема является прозрачной для распространения принимаемого сигнала от разъёма RJ-45 до приёмной части трансивера физического уровня (Ethernet PHY) и в обратном направлении – в канале, используемом для передачи. Cовременные Ethernet PHY устройства, поддерживающие технологию Auto-MDIX, при установлении соединения на физическом уровне способны адаптивно менять местами канал передачи с каналом приёма, чтобы не зависеть от типа кабеля: перекрёстного (кроссовера) или прямого.

Каждая из медных витых пар кабеля, использованная для передачи (подключенная к контактам 1-2 и 3-6 разъёма RJ-45), представляет собой симметричную однородную линию, являющуюся физической средой для распространения волны приёмного и передающего сигналов. Поскольку сетевая аппаратура по разные стороны LAN может иметь разные точки заземления и на кабель действует общая помеха относительно окружающей среды, то происходящий в каждой медной паре волновой процесс распространения сигнала можно разложить на синфазную и противофазную составляющие: синфазная – это помеха, противофазная – это полезный сигнал. Прокомментируем далее роль элементов приведённой схемы, с точки зрения этих составляющих.

Каждая из неиспользуемых пар кабеля. подключенная к контактам 4-5 и 7-8 разъёма RJ-45, для противофазного сигнала замкнута, а для синфазного – нагружена на резисторы R₃, R₄, поглощающие (преобразующие в тепло) энергию пришедшего синфазного электрического сигнала по этим медным парам.
Резисторы R₁, R₂, поглощают энергию пришедшего синфазного сигнала по медным парам, подключенным к контактам 1-2 и 3-6 разъёма RJ-45.
Цепь общего провода поглощающих резисторов R₁, R₂, R₃, R₄ соединена через конденсатор С₁ с корпусом данного сетевого устройства (или с цепью, выполняющей роль корпуса, относительно которой будет поглощаться пришедшая из кабеля синфазная помеха – этот важный вопрос ниже рассмотрим подробнее).
Синфазные фильтры F₁, F₂ прозрачны для противофазного информационного сигнала, но образуют совместно с R₁, R₂ фильтр (ФНЧ), подавляющий синфазную помеху.
Трансформаторы T₁, T₂ обеспечивают гальваническую изоляцию трансивера относительно LAN. Стандартная электрическая прочность этой изоляции (гарантированная производителями Ethernet трансформаторов) составляет 1500 В при воздействии синфазного переменного напряжения 50 Гц в течении 1 минуты. Трансформаторы T₁, T₂ прозрачны для противофазного информационного сигнала, проходящего через гальваноразвязку. В тоже время, эти трансформаторы прозрачны для помехового синфазного сигнала, ответвляемого на среднюю точку полуобмоток этих трансформаторов для передачи этой помехи в нагрузочные резисторы R₁, R₂.
Трансивер содержит согласующие резисторы (на схеме не показаны), на которых рассеивается энергия информационной противофазной составляющей сигнала

Рассмотрим вопрос заземления в данной схеме. Практически возможны 3 случая:

1) Если устройство имеет цепь защитного заземления (соединённую с корпусом), то ток синфазной помехи потечёт через землю и энергия помехи уйдёт в тепло на резисторах R₁, R₂, R₃, R₄. Этот случай является штатным, например, с точки зрения индустриального применения Ethernet.

2) Если цепи заземления нет в устройстве, но имется объёмная токопроводящая конструкция, выполняющая роль местного заземления, корпуса или экрана, то к такая конструкция также может быть использована для отвода высокочастотной синфазной помехи.

3) Если цепи заземления нет в устройстве и нет объёмной токопроводящей конструкции, выполняющей роль местного заземления, корпуса или экрана, то синфазная составляющая помехи не будет подавлена фильтрами на основе F1 и F2. Это не повлияет на функционирование Ethernet, но уменьшит синфазную помехозащиту на высокой частоте, которая в этом случае будет зависеть только от межобмоточной ёмкости трансформаторов T₁, T₂.

Заметим, что упрощённые варианты Ethernet оборудования, предназначенного для работы только для коротких локальных соединений, могут не только не содержать синфазных фильтров F₁, F₂, но и не содержать трансформаторов T₁, T₂.

Надеемся, что информация данной статьи оказалась полезной системным интеграторам, инженерам встраиваемых систем, а также при выборе оборудования, когда возникает необходимость сравнить Ethernet с другим интерфейсом, например, с USB.

Перейти к другим терминам	Cтатья создана:	18.03.2016
О разделе «Терминология»	Последняя редакция:	26.07.2019

Использование термина

Термин активно используется при описании технических характеристик интерфейса Ethernet, например, следующих измерительных систем производства ООО «Л Кард»:

АЦП: 16 бит; 16/32 каналов;
±0,2 В…10 В; 2 МГц
ЦАП: 16 бит; 2 канала; ±5 В; 1 МГц
Цифровые входы/выходы:
17/16, ТТЛ 5 В
Интерфейс: USB 2.0 (high-speed), Ethernet (100 Мбит)
Гальваническая развязка.

Модуль АЦП/ЦАП
16/32 каналов, 16 бит, 2 МГц, USB, Ethernet

Источник

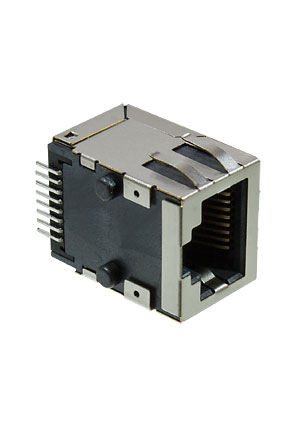

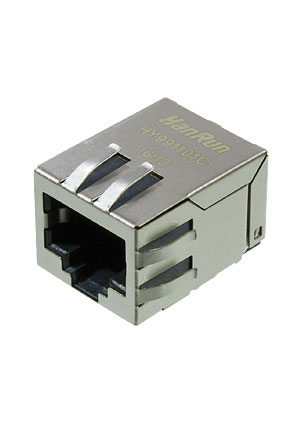

HY991101C, 8P8C розетка RJ45 с трансформатором SMT

Информация для заказа
Номенклатурный номер 889312718

Производитель	HANRUN
Тип	RJ45
Функциональное назначение	розетка
Количество позиций/контактов	8P8C

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
HY991101C, 8P8C розетка RJ45 с трансформатором SMT HANRUN 889312718	от 30 — 173.50 от 21 — 179.00 от 12 — 184.50 от 3 — 190.00 от 1 — 230.00	под заказ цена ориентировочная	нет

Цены указаны с учетом НДС со склада в Москве

Документация на HY991101C (datasheet)

HY991101C — это розетка RJ-45 для поверхностного монтажа с интегрированным трансформатором для 10/100 BASE-T Ethernet-приложений.
Розетка обладает высокой помехоустойчивостью, большим переходным затуханием между каналами малыми потерями на отражение, минимальной площадью монтажа и простотой разводки печатных соединений.
Кроме того, розетка позволяет уменьшить количество магнитных компонентов на печатной плате, что дополнительно повышает надежность и помехоустойчивость изделий.
Розетка обеспечивает прочность изоляции 1500 Вrms между витой парой и остальной схемой. Контактные потери не превышают -1,0 дБ в диапазоне частот 1…65 МГц. Потери на отражение составляют: -18 дБ в диапазоне частот 1…10 МГц; -14 дБ на частоте 30 МГц и -10 дБ в диапазоне частот 60…80 МГц.
