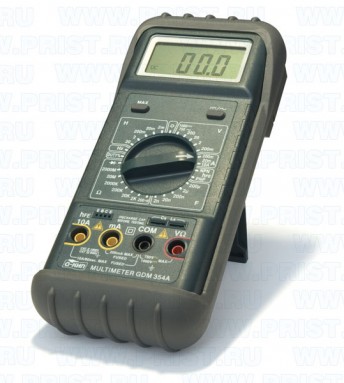

Мультиметр GDM-354A

• Гарантия 1 год
• Производитель АКИП
• Производство: Китай

Особенности мультиметра GDM-354A:

• 3 1/4 разряда, большой ЖКИ — индикатор;
• Максимально индицируемое число 2000;
• Измерение сопротивления до 2 ГОм;
• Измерение частоты до 15 МГц;
• Измерение скважности;
• Измерение ёмкости;
• Измерение индуктивности;
• Измерение параметров транзисторов;
• Регистрация максимальных значений;
• Защита измерительного входа;
• Комплектуется защитным чехлом.

200 мВ; 2; 20; 200; 1000 В

± (0,5 % + 1 ед. счета)

200 мВ; 2; 20; 200; 750 В

± (1,0 % + 4 ед. счета)

± (1,0 % + 1 ед. счета)

Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)

± (1,5 % + 4 ед. счета)

Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)

200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм

± (0,8 % + 2 ед. счета)

непрерывный звуковой сигнал частотой 2 кГц

Максимальный ток теста

2; 20; 200; 2000 кГц; 15 МГц

± (0,1 % + 1 ед. счета)

КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ

± (1,0 % + 10 ед. счета)

2; 20; 200 нФ; 2; 200 мкФ

± (5,0 % + 10 ед. счета)

27; 270 Гц; 1 кГц

2; 20; 200 мГн; 2; 20 Гн 4,3; 43; 430 мГн; 4,3; 43 Гн

± (5,0 % + 10 ед. счета)

27; 270 Гц; 1 кГц

Измерение ср. кв. зн.

Максимальное индицируемое число

Срок службы батареи

Температура: 0 °С … 40 °С; относительная влажность: не более 70%

90 х 200 х 40 мм

Аналоги GDM-354A:
